STRUT профили 41х21, 41х41

Страт (STRUT) профили - это комплекс монтажных конструкций на базе с-образного монтажного STRUT профиля для создания различных силовых опорных конструкций. STRUT конструкции отличаются гибкостью применения. Они используются для монтажа кабельных металлических коробов и лотков, пластиковых коробов и лотков, систем видеонаблюдения, вентиляции, металлических труб, отопительных систем, навешивания электротехнических устройств, подведения средств пожаротушения и пр.

STRUT профили 41х21, 41х41

Общее описание. STRUT профили 41х21, 41х41

STRUT профили 41х21, 41х41 изготавливаются из холоднокатаной стали посредством перфорации на координатно-пробивном прессе с ЧПУ, рубки на заготовки и гибки на листогибочном прессе. Завод «ЗЭМИ-74» изготавливает Страт-профили в трёх исполнениях: оцинкованные по методу Сендзимира, в горячем цинке, из нержавеющего листа.

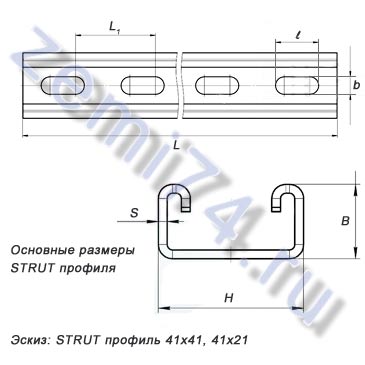

Основные размеры STRUT профили 41х21, 41х41

L – длина профиля, мм;

L₁ – межцентровое расстояние, мм;

ℓ – длина отверстия перфорации, мм;

b – диаметр отверстия перфорации, мм;

B – высота борта STRUT профиля , мм;

H – ширина основания STRUT профиля, мм;

S – толщина металла, мм.

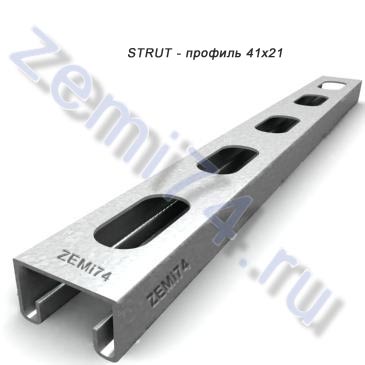

Изделия отличаются особой формой, благодаря чему они выдерживают существенные нагрузки при малой толщине металла (1,5-2,0 мм). В поперечном сечении профиль представляет себе букву «С», края которой загнуты внутрь и образуют два дополнительных ребра жесткости. Изделие имеет перфорацию по всей длине, обладает легким весом.

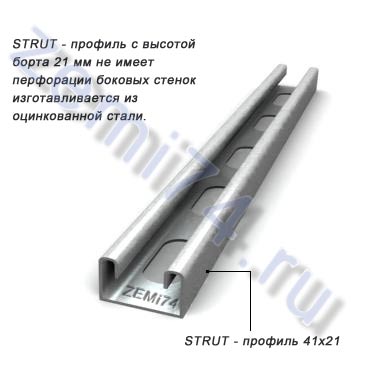

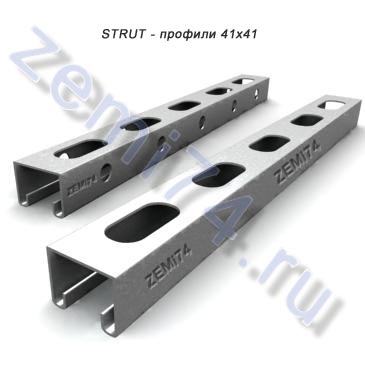

Перфорация STRUT профилей производится по центру основания вдоль всего профиля, борт глухой. STRUT профиль 41х41 имеет дополнительно перфорацию по бортам. «ЗЭМИ-74» имеет возможность изготовить STRUT профили 41х21, 41х41 любой длины от 100 до 3000 мм.

Таблица основных размеров STRUT профили 41х21, 41х41

Особенности применения SRUT профиля

Современный монтаж инженерных коммуникаций и кабельных трасс требует эффективных, надежных и недорогих решений. К таковым относят strut профиль, широко используемый сегодня строительными компаниями по всему миру. Эти монтажные элементы позволяют создавать более сложные и нестандартные основы для инженерных систем.

STRUT профиль обладает высокой распределительной нагрузкой. Конструкция профиля подходит для монтажа как на горизонтальные, так и вертикальные поверхности, для создания различных основ нестандартных форм и размеров. Круглая и овальная перфорация для крепления кронштейнов, консолей, монтажа различного оборудования. Системы на основе двойных strut-профилей позволяют монтировать усиленные лотки и кабели большего сечения.
